Что такое облако точек простыми словами и как с ним работать
Когда вы заказываете лазерное 3D-сканирование, результатом становится не просто отчёт и несколько фотографий. Главный и самый точный итог — это облако точек. Именно на его основе создаются чертежи, 3D-модели, BIM-проекты, обмерные планы и визуализации. Но если вы никогда не сталкивались с этой технологией, термин звучит непонятно — вроде и «облако», и «точки», и как с этим вообще работать?
В этой статье мы объясним, что такое облако точек простыми словами, зачем оно нужно, как с ним взаимодействуют архитекторы, проектировщики и заказчики, и что с ним делать, если у вас нет специальных программ.
Облако точек — это цифровая копия объекта, полученная с помощью лазерного сканера. Когда сканер работает, он посылает лазерные лучи, которые отражаются от поверхности здания, помещения или объекта и возвращаются обратно. На основе времени возврата и угла отражения система строит трёхмерные координаты каждой отражённой точки.
В результате получается «облако» из сотен тысяч или миллионов мелких точек, каждая из которых имеет своё место в пространстве. Эти точки вместе формируют точную и детальную модель объекта: здания, фасада, помещения, инженерной конструкции и т.д.
Простой пример:
Представьте, что вы нарисовали здание карандашом по миллиметровке, точка за точкой, аккуратно и очень точно. Только вместо карандаша — лазер, вместо миллиметровки — трёхмерное пространство, и каждая точка — это координата. Вот это и есть облако точек.
Важно: это не картинка и не чертёж, а набор цифровых координат, который можно поворачивать, масштабировать, измерять и использовать для построения моделей, чертежей, планов.
Как выглядит облако точек — примеры и визуальные ориентиры

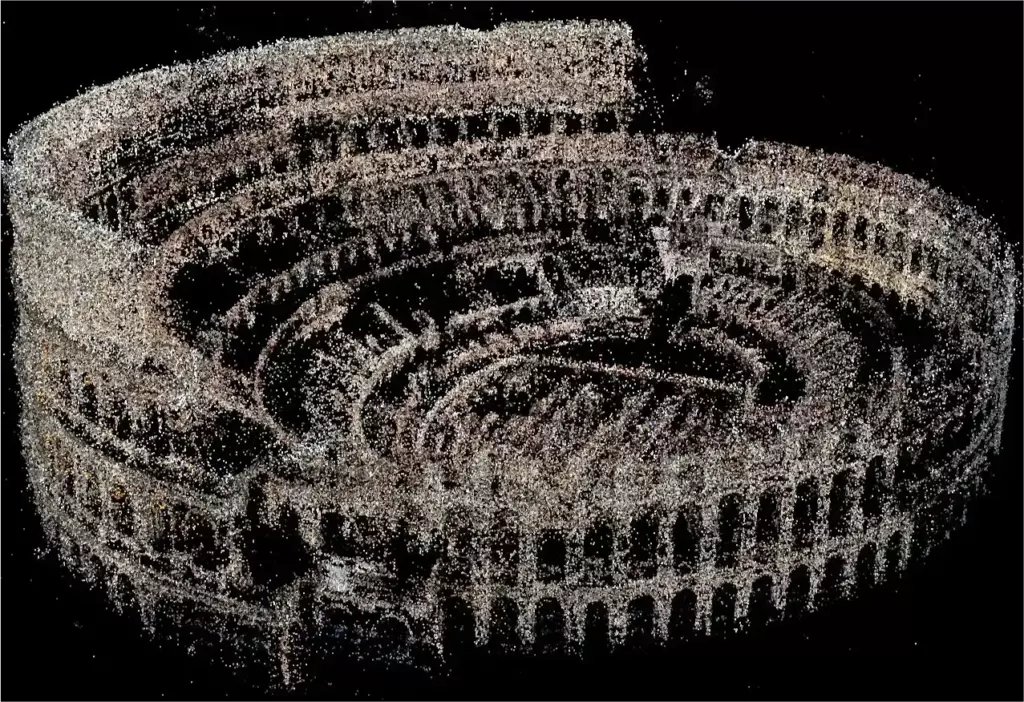

Если открыть облако точек в специальной программе-просмотрщике (Autodesk ReCap, CloudCompare, Leica Cyclone Viewer и т. д.), вы увидите не классическую 3D-модель из граней, а «туман» из точек, который повторяет очертания объекта.
Цвет и плотность
Чёрно-белое облако. Некоторые сканеры пишут только геометрию, поэтому точки отображаются белыми или серыми пикселями на тёмном фоне.
Цветное облако. Если у прибора есть фотокамера или выполнялась фотосъёмка, каждая точка получает RGB-цвет. На экране фасад будет выглядеть «как на фотографии», только «зернистым».
Плотность. Внутри помещения на 1 м² легко набирается 50 000–200 000 точек; с дистанции 50 м по фасаду плотность снижается. Чем ближе сканер и чем больше точек в секунду он собирает, тем «гущe» облако и тем отчётливее видны детали.
На что это похоже
Туман, который вдруг обретает форму. При вращении модели в просмотрщике вы будто «проходите» сквозь лёгкую дымку — и вдруг понимаете, что это коридор, лестница или фасад с окнами и карнизами.
Пиксель-арт в 3D. Представьте старую 8-битную графику, только вместо квадратных пикселей — хаотичные точки; по мере приближения они сгущаются и появляется чёткая форма.
Миллионы «шариков-аниматоров». Особенно впечатляет цветное облако: красная кирпичная кладка, белые оконные проёмы и зелень рядом — всё из точек.
Примеры, которые обычно показываем клиентам
Интерьер: скан гостиничного номера — видно мебель, светильники, даже текстуру ковролина.
Фасад исторического здания: карнизы, лепнина и даже мелкие трещины проявляются в цветном облаке.
Промышленный цех: трубопроводы, кабель-трассы и оборудование различаются по цвету, что помогает быстрее отделить инженерные сети от стен.
Как «прочитать» облако точек, если вы не инженер
Поверните модель. Уже после пары вращений становится понятно, где стены, где проёмы, где оборудование.
Используйте инструмент измерений. Большинство бесплатных просмотрщиков позволяют кликнуть по двум точкам и узнать точное расстояние — мгновенно.
Смените фон или плотность отображения. Тёмный фон + светлые точки часто удобнее новичкам; убавив плотность визуализации, легче рассмотреть форму без «шума».
Что можно сделать с облаком точек на практике
Облако точек — это не просто «картинка» или эффектный визуальный эффект. Это полноценный рабочий материал, из которого можно извлекать точные размеры, строить модели, чертежи и анализировать состояние объекта. Вот основные задачи, которые можно решать на основе облака точек:
1. Выполнять точные измерения Даже без создания 3D-модели вы можете в любой момент измерить расстояние между любыми точками: например, высоту потолка, ширину проёма, уклон плоскости, толщину стены. Это особенно удобно, когда повторный выезд на объект невозможен или затруднён.
2. Создавать чертежи и планы Проектировщики используют облако точек как основу для создания разверток фасадов, поэтажных планов, сечений и других обмерных чертежей. Это особенно полезно при реконструкции, когда точная геометрия может отличаться от старых чертежей или отсутствовать вовсе.
3. Строить 3D-модели зданий и помещений По облаку точек создаются точные трёхмерные модели зданий: с окнами, проёмами, элементами фасада, инженерными системами. Эти модели можно использовать для визуализации, проектирования и даже виртуальных обходов объектов.
4. Подготавливать BIM-модели Для более сложных проектов, особенно в промышленности и девелопменте, облако точек становится основой для построения BIM-моделей (информационных моделей зданий), которые включают не только геометрию, но и технические данные.
5. Проводить технический анализ и сравнение Можно сравнивать облако точек с проектной моделью, выявляя отклонения после строительства или реконструкции. Это помогает провести контроль качества, приёмку работ или обследование деформаций.
6. Архивировать текущее состояние объекта Иногда облако точек создаётся не ради проекта, а ради фиксации — например, перед демонтажом, перед реконструкцией или при оформлении документации на объект культурного наследия. В будущем его можно будет использовать повторно, без повторного сканирования.
Облако точек — это своего рода «трёхмерная фотография», но гораздо точнее и полезнее. Всё, что вы привыкли делать по обычным обмерам, можно сделать быстрее и точнее — если есть облако.
В каких форматах выдают облако точек
Когда вы получаете облако точек после сканирования, это не один универсальный файл, а определённый формат данных. У разных заказчиков и программ — свои предпочтения, поэтому важно понимать, чем они отличаются и какой подойдёт именно вам.
1. E57 Один из самых популярных и универсальных форматов. Поддерживается большинством CAD-программ, включая Revit, ArchiCAD, AutoCAD, CloudCompare, ReCap и другие. Хорошо сжимает объём данных, при этом сохраняет цвет, координаты и плотность. Подходит практически для любых задач — от визуализации до моделирования.
2. RCP / RCS (Autodesk) Форматы компании Autodesk, используются в ReCap и связаны с программами Revit, AutoCAD и др. Если вы работаете в Autodesk-среде, этот формат будет самым удобным — можно легко загрузить в проект и использовать для построения модели.
3. LAS / LAZ Первоначально использовался в геодезии и картографии, но также применяется в архитектурных задачах. LAZ — сжатый вариант. Подходит для просмотра и анализа данных, но реже используется в проектировании зданий.
4. PTS / XYZ / TXT Это текстовые форматы — представляют собой просто список координат и (в некоторых случаях) цвета точек. Применяются как промежуточные или технические форматы при переносе данных между программами. Для визуализации или моделирования обычно неудобны без предварительной обработки.
5. Фирменные форматы производителей сканеров Например, LGS (Leica), FLS (FARO), ZFS (Z+F) — используются в родных программах для первичной работы с данными. Часто эти форматы конвертируются в универсальные типы (например, E57) перед передачей заказчику.
На практике:
Если вы не знаете, какой формат вам нужен — лучше всего попросить сразу два варианта: – E57 — для универсальности – RCP — если работаете с Autodesk
Если вы не работаете с данными напрямую, а просто хотите «иметь копию» — достаточно одного универсального формата.
Как открыть и просматривать облако точек
Если вы получили облако точек от подрядчика, важно уметь хотя бы посмотреть его содержимое — чтобы убедиться в результате, передать другим специалистам или сделать предварительные замеры. Для этого не обязательно быть инженером или работать в AutoCAD — достаточно установить бесплатную программу-просмотрщик.
Бесплатные программы для просмотра облака точек:
1. Autodesk ReCap (Free Viewer) Работает с форматами RCP, RCS, E57. Удобен для просмотра, измерений, сечений и даже экспорта в другие форматы. Если вы планируете использовать данные в AutoCAD или Revit — это лучший вариант.
2. CloudCompare Открывает практически все популярные форматы: E57, LAS, PTS, XYZ и др. Позволяет измерять, обрезать, выравнивать, окрашивать облака. Подходит как для просмотра, так и для базовой обработки. Бесплатный, с открытым исходным кодом.
3. Leica TruView / FARO Scene LT / Z+F LaserControl Scout Если сканирование проводилось оборудованием конкретного производителя, вам могут передать файлы в фирменном формате. Эти просмотрщики позволяют открыть и оценить данные без платных лицензий.
Что можно делать в просмотрщике:
Вращать модель, менять ракурс
Измерять расстояния между точками
Делать сечения (разрезы по плоскости)
Скрывать/показывать участки облака
Изменять плотность и цвет точек для лучшего восприятия
Экспортировать фрагменты или скриншоты для отчётов
Не нужно бояться: это проще, чем кажется
Большинство таких программ интуитивны: открываете файл, двигаете мышью — и перед вами появляется цифровая копия здания, как будто вы на объекте. Даже если вы не планируете работать с моделью, просмотр облака поможет лучше понять, что именно было отсканировано, и насколько точно.
Чем облако точек отличается от 3D-модели
Облако точек и 3D-модель — это не одно и то же. Несмотря на визуальное сходство, между ними есть принципиальная разница: облако точек — это «сырой» результат измерений, а 3D-модель — это уже обработанный и осмысленный продукт на его основе.
Облако точек — это измерения
Каждая точка в облаке — результат лазерного отражения, зафиксированного прибором. У неё есть координаты, иногда цвет, но нет геометрических связей. Оно не «знает», где у здания стена, а где дверь — просто показывает всё как есть.
– Нельзя вставить окно или стену — это не модель – Нельзя сделать чертёж сразу «из облака» без обработки – Можно точно измерить любое расстояние – Можно построить модель, если нужно
3D-модель — это результат расшифровки
Когда проектировщик или программа берут облако точек и на его основе строят геометрию (стены, окна, балки, колонны), появляется настоящая 3D-модель. Её можно:
– Использовать в AutoCAD, Revit, ArchiCAD – Создавать чертежи, спецификации, расчёты – Встраивать в BIM-проекты – Привязывать к проектным данным и параметрам
3D-модель можно условно назвать «упрощённым описанием реальности» — точным, но интерпретированным. В отличие от облака, её можно редактировать и адаптировать под задачи: проектирование, реконструкция, визуализация, технический учёт. Облако точек — это основа, а 3D-модель — это инструмент. Одно без другого — бесполезно для проекта. Но вместе они позволяют перейти от реального объекта к точной цифровой копии, пригодной для работы.
Что делать, если вы не умеете работать с облаком точек
Для многих заказчиков получение облака точек — это не конечная цель, а только начало. Но что делать, если вы не архитектор, не инженер и не умеете работать с такими данными? Есть несколько удобных вариантов, и все они не требуют специальных знаний.
1. Попросить подрядчика сделать нужный результат Если вам не нужно само облако, а нужны, например, поэтажные планы, фасады, 3D-модель или обмеры — это можно заказать как часть работ. Компании, занимающиеся сканированием, часто предоставляют готовые чертежи и модели в нужном формате: DWG, RVT, PDF, IFC и т. д.
2. Получить просмотрщик и базовую инструкцию Даже без специальной подготовки вы сможете открыть облако в бесплатной программе (например, CloudCompare или Autodesk ReCap Viewer) и просто вращать, просматривать и измерять объекты. При необходимости можно попросить у исполнителя короткую видеоинструкцию — это займёт не больше 10 минут.
3. Делегировать расшифровку другим специалистам Если в вашем проекте участвуют архитекторы, инженеры, проектировщики — передайте им облако точек, они знают, что с ним делать. Это стандартный рабочий материал, который уже активно используется в архитектуре, строительстве, девелопменте и техническом обследовании.
4. Заказать повторную работу позже — без нового сканирования Важно понимать: облако точек остаётся актуальным долгое время. Если сейчас вам нужно только обмер, а через год — модель или BIM, повторно сканировать здание не придётся. Главное — сохранить исходные данные и правильно их структурировать.
Не обязательно разбираться в точках, если у вас есть надёжный подрядчик. Но если вы понимаете, что такое облако и что с ним можно сделать, вы получаете больше контроля и гибкости в своём проекте.
