Что такое лазерное 3D-сканирование и как оно применяется в строительстве
При строительстве, реконструкции или обследовании зданий особенно важны точные исходные данные. Даже небольшая ошибка в измерениях может привести к большим проблемам: нестыковке проектных решений, дорогостоящим переделкам, затяжкам сроков и перерасходу бюджета.
Многие до сих пор полагаются на ручные замеры рулеткой или лазерной дальномером, но такие способы часто не дают нужной точности и не позволяют охватить сложную геометрию объекта. Особенно это критично на крупных строительных площадках, промышленных объектах, фасадах и в зданиях со сложной архитектурой.
Современная альтернатива — лазерное 3D-сканирование зданий и сооружений. Эта технология позволяет быстро и безопасно зафиксировать геометрию объекта в виде миллиметрово-точного цифрового двойника. В Москве, Московской области и других регионах России она всё чаще используется на практике — как при проектировании новых зданий, так и при обследовании существующих.
Что такое лазерное 3D-сканирование

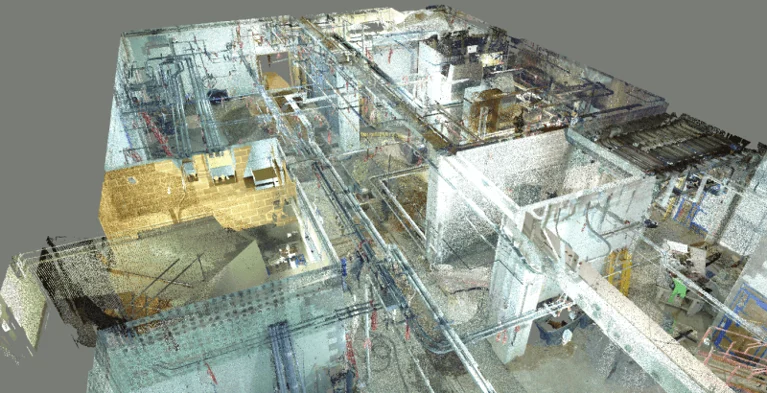

Лазерное 3D-сканирование — это высокоточная технология измерений, при которой специальный сканер собирает информацию о пространстве вокруг себя с помощью лазерного луча. Устройство вращается, охватывая всё пространство на 360 градусов, и измеряет расстояние до каждой поверхности с тысячами импульсов в секунду. Результат работы сканера — облако точек: миллионы точек с координатами X, Y и Z, которые отражают форму, размеры и расположение всех элементов объекта. Это может быть здание, цех, фасад, лестница, колонна, кровля — всё, что попадает в поле зрения прибора.
Данные, полученные в процессе сканирования, можно использовать для построения:
точных обмерных чертежей;
2D-планов помещений;
3D-моделей и визуализаций;
подготовительных материалов для проектирования;
цифровых архивов объектов перед реконструкцией.
Преимущества технологии
Технология лазерного сканирования обладает рядом очевидных и практичных преимуществ, которые делают её незаменимой при инженерных задачах любой сложности.
1. Абсолютная точность Современные лазерные сканеры позволяют достигать точности до 2–3 мм на расстоянии десятков метров. Это исключает человеческий фактор и обеспечивает надёжную основу для проектных и строительных решений.
2. Оперативность Сканирование одного помещения или фасада занимает от нескольких минут до пары часов. В отличие от ручных замеров, процесс почти не требует подготовки и не мешает текущим работам на площадке.
3. Безопасность и доступность Можно получить данные даже в труднодоступных местах — под кровлей, в шахтах, на высоте, на опасных объектах. Специалисту не нужно забираться на леса или приближаться к опасным участкам — всё фиксируется с безопасного расстояния.
4. Универсальность форматов Результаты сканирования можно экспортировать в различные форматы для архитекторов, инженеров, BIM-специалистов и строителей. В том числе — в AutoCAD, Revit, ArchiCAD, SketchUp и др.
5. Надёжный цифровой архив Все измерения сохраняются в цифровом виде, и к ним можно вернуться в любой момент — для перепроверки, детализации, согласования. Это особенно полезно при долгосрочных проектах.
Где применяется лазерное 3D-сканирование в строительстве
Лазерное сканирование всё активнее внедряется в строительную сферу — от подготовки проектной документации до контроля соответствия выполненных работ. Рассмотрим основные случаи применения:
Обследование существующих зданий и сооружений Перед реконструкцией, перепланировкой или капитальным ремонтом важно точно зафиксировать текущую геометрию объекта. Лазерное сканирование позволяет получить полную картину: стены, перекрытия, ниши, инженерные коммуникации — всё в цифровом виде. Это особенно актуально при работе с историческими зданиями и промышленными объектами.
Подготовка проектной документации Полученные данные можно использовать для построения точных планов, фасадов и разрезов. Это помогает избежать несостыковок и упрощает согласование с заказчиком, архитекторами и надзорными органами.
Контроль качества и соответствия проекту В процессе строительства или монтажа можно сравнивать сканированную модель с проектом. Это позволяет оперативно выявлять отклонения и контролировать подрядчиков.
Работа с инженерными системами Сканирование помогает точно определить расположение труб, воздуховодов, кабельных трасс и другого оборудования, что особенно важно при модернизации или замене инженерных сетей.
Архивирование объектов Создание цифрового архива позволяет в будущем быстро возвращаться к данным, не выезжая на объект. Это полезно и для эксплуатации, и для последующих этапов строительства.
В нашей практике наибольший интерес к технологии проявляют клиенты из Москвы и Московской области, где особенно остро стоит вопрос точности, скорости и цифровизации процессов. Но работы выполняются и по всей России — как в городах-миллионниках, так и на промышленных площадках в отдалённых регионах.
Пример реального применения
Один из наших заказчиков — строительная компания, готовившая перепланировку производственного здания в Московской области. Объект был крупный — около 3 000 м², с высоким потолком, сложными инженерными конструкциями и действующим производственным процессом.
Классические обмеры здесь были бы долгими, неудобными и рискованными: доступ к некоторым зонам ограничен, работы ведутся, а перерывы в производстве — недопустимы. Мы предложили решение — лазерное 3D-сканирование всего здания с последующей выдачей чертежей и 3D-модели для проектирования.
Что мы сделали:
Построили упрощённую 3D-модель, которую удобно загружать в архитектурные и BIM-программы (Revit, ArchiCAD и др.).
За один рабочий день провели полное сканирование без остановки процессов и без монтажа временных лесов.
Сформировали облако точек, которое заказчик может использовать повторно — при любом следующем проекте.
Подготовили 2D-чертежи всех этажей и фасадов с точностью до миллиметров.
Что это дало заказчику:
Снижение сроков предпроектной стадии на 7–10 рабочих дней;
Полную уверенность в актуальности исходных данных — без сюрпризов на этапе монтажа;
Возможность показать модель заказчику и согласующим органам на ранней стадии;
Архив сканирования на будущее — не нужно снова вызывать геодезистов, если объект изменится.
Этот случай — пример того, как цифровые технологии в строительстве реально экономят ресурсы и повышают управляемость проекта. И чем сложнее объект — тем выше выгода от лазерного сканирования.
Лазерное 3D-сканирование — это не просто современный инструмент, а уже стандарт точности в инженерной, строительной и архитектурной практике. Оно помогает ускорить подготовку проектов, минимизировать ошибки и повысить прозрачность взаимодействия между всеми участниками процесса.
Если вам важно получить точные обмеры, 3D-модели или чертежи существующего объекта, наши специалисты готовы помочь. Мы работаем в Москве, области и по всей России — оперативно, профессионально и с результатом, на который можно опираться.
