Лазерное сканирование зенитного фонаря на кровле

• Объект: Зенитный фонарь в каминном зале на кровле последнего этажа
• Площадь объекта: Каминный зал 40 кв.м. в квартире общей площадью 400 кв.м.
• Стоимость: 25 тыс. руб. в том числе 2D чертежи и 3D вектора в формате dwg.
• Срок: 3 дня.

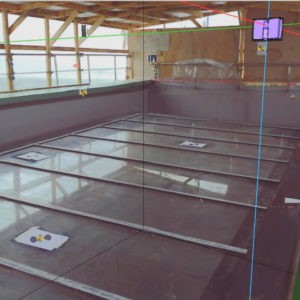

Оперативный выход на объект для проведения работ по наземному лазерному сканированию. На объекте было сделано 23 станции сканирования из них 13 на кровле и 10 внутри помещения. Все станции были уравнены в условной системе координат, и переданы в камеральный отдел для создания чертежей. Также в помощь архитекторам были переданы облака точек в формате .rcp и mesh модель в формате obj для общего понимания конструкции фонаря. В результате имеющейся такой наглядной 3D модели были сняты разногласия касательно существующего строения конструкции балок и двутавров. Данный были взяты в основу проектирования дымохода.
