Миллиметры, которые экономят миллионы: опыт применения лазерного сканирования фасадов

Компания производитель создает модульные системы фасадов, которые устанавливаются между поэтажных плит перекрытий и не подразумевают возведение дополнительных стен, утеплителя, дополнительных каркасов и навес вентилируемых фасадных систем. Модульный фасад это готовый такой сендвич с утеплителем, стеклопакетом и эксклюзивным дизайном снаружи. Позволяет экономить площадь внутри помещений, поскольку не требует возведения стен и является готовым элементом, собранным на заводе.

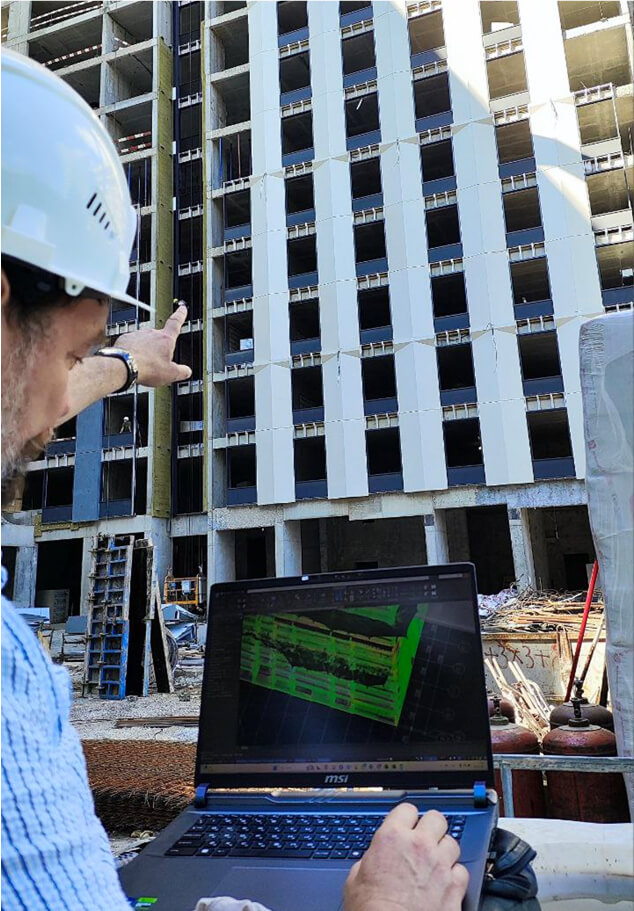

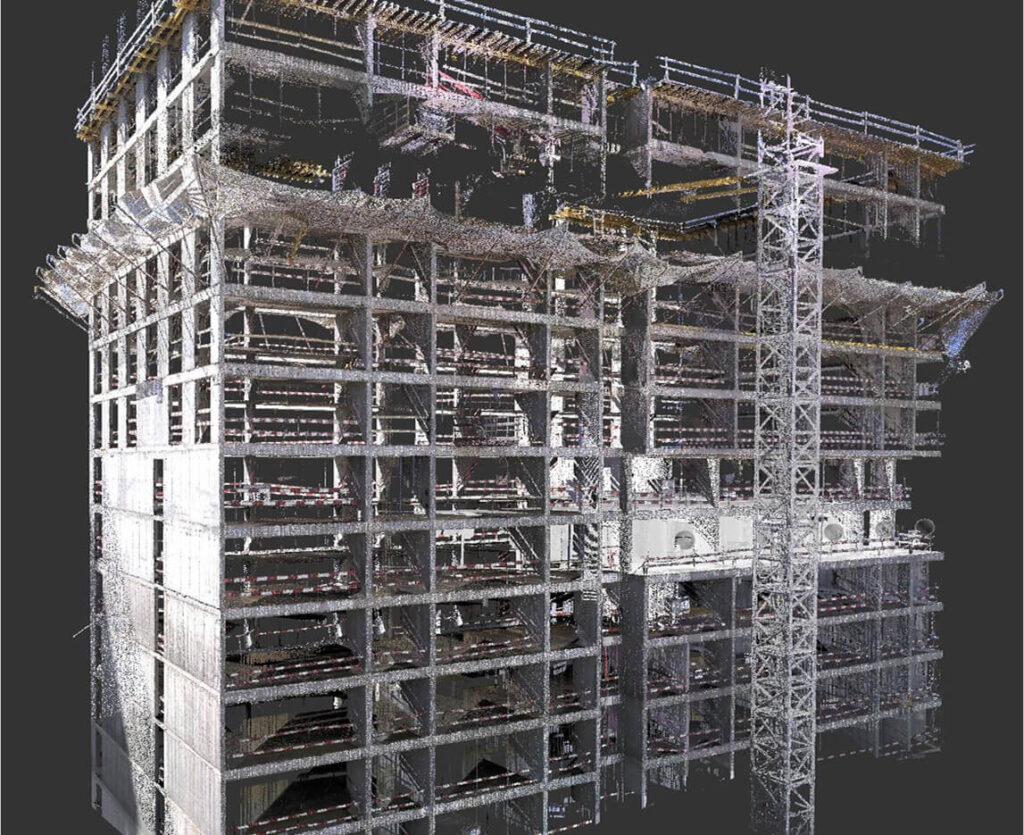

Производитель фасадных систем обратился к нам с целью получить высокоточное облако точек по строящемуся объекту высотой 55 этажей (170 метров) для того, чтобы получить множество точек измерений на поэтажных плитах перекрытий, где будут устанавливаться кронштейны крепления модульных фасадов.

Классическая геодезическая съемка фасада железобетонных конструкций создается при помощи тахеометра и измерений поверхности каждые 1,5-2 метра. Для больших высотных зданий количество измерений измеряется тысячами точек и занимает такая работа не один день. Наличие таких редких измерений не дает полную картину о реальном качестве заливки пилонов и плит перекрытий.

Как правило по факту монтажа выявляется много мест с отклонениями более чем +/-2 см, что недопустимо. Такие места приходится либо срезать с помощью перфоратора или наоборот дополнительно использовать наполнитель, чтобы заделать углубление. Такие отклонения приводят к дополнительным затратам: на материалы, трудовые ресурсы и увеличение сроков работ. Стройка начинает отставать, а каждый день простоя на стройке можно посчитать суммами с 6 или более нулями.

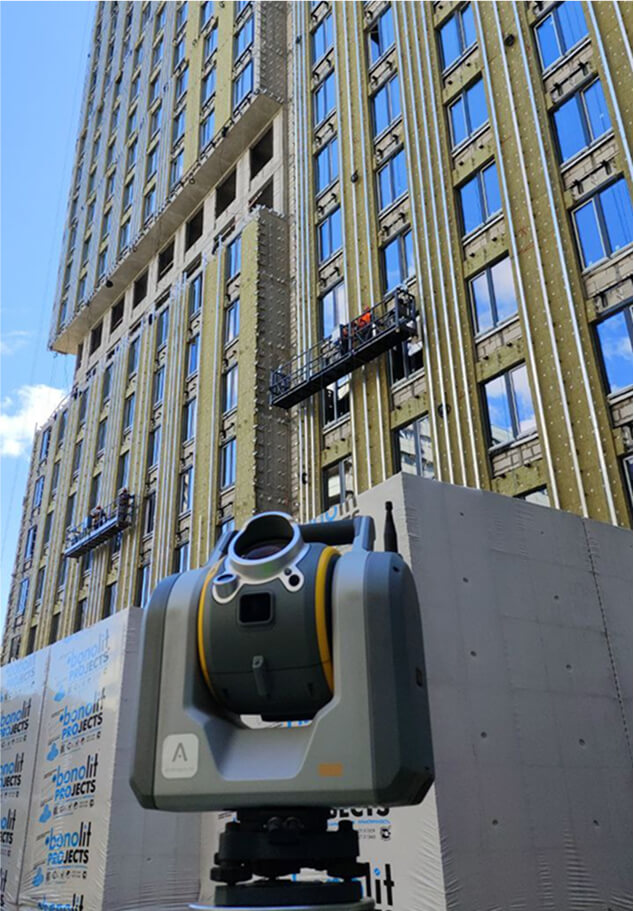

Как отмечали выше, наши изыскания в создании моделей всегда стремятся к точности с добавлением визуализации, полноты данных и удобством работы. На одном из объектов заказчика (дом 55 этажей) мы решили использовать не просто сканер, а сканирующий тахеометр Trimble SX10 с погрешностью 1,5мм на расстояние измерений до 600м.

Ранее мы использовали сканер Faro Premium на объекте, но надо признаться облака точек начинают давать расхождения в несколько мм уже на высоте 7 этажа, а для задачи проверять отклонения (наружу/внутрь) по плитам перекрытия и пилонам нужны миллиметры. До начала работ мы получили отметки ГРО (геодезического разбивочного основания) на объекте и сразу перешли к работе. Каждая станция сканирования сопровождается сначала измерением точек ГРО и затем запускается процесс сканирования.

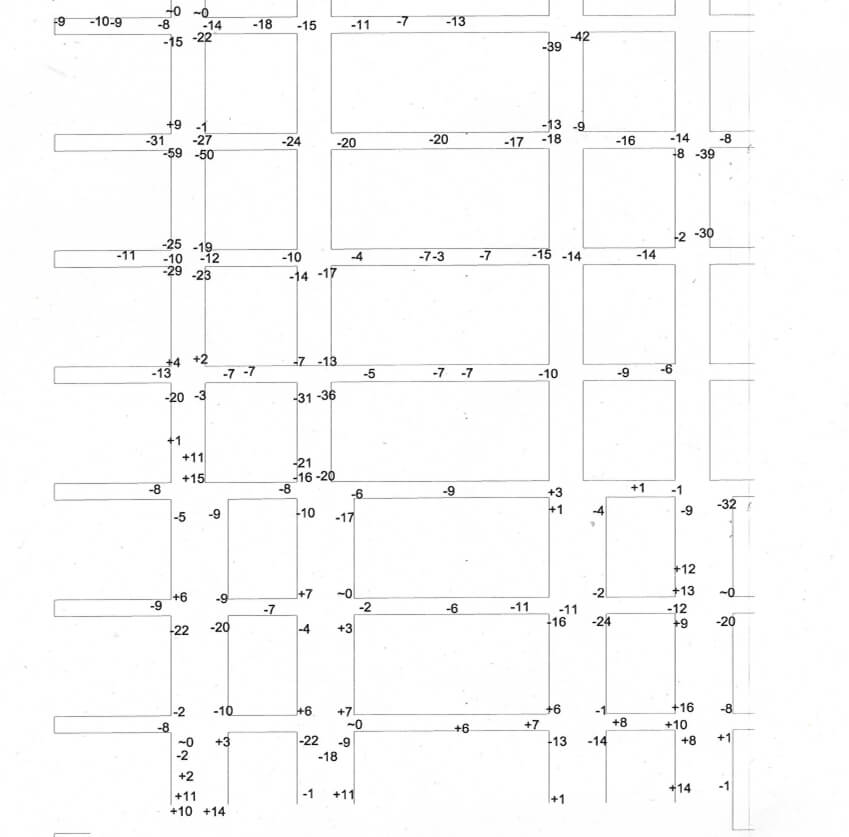

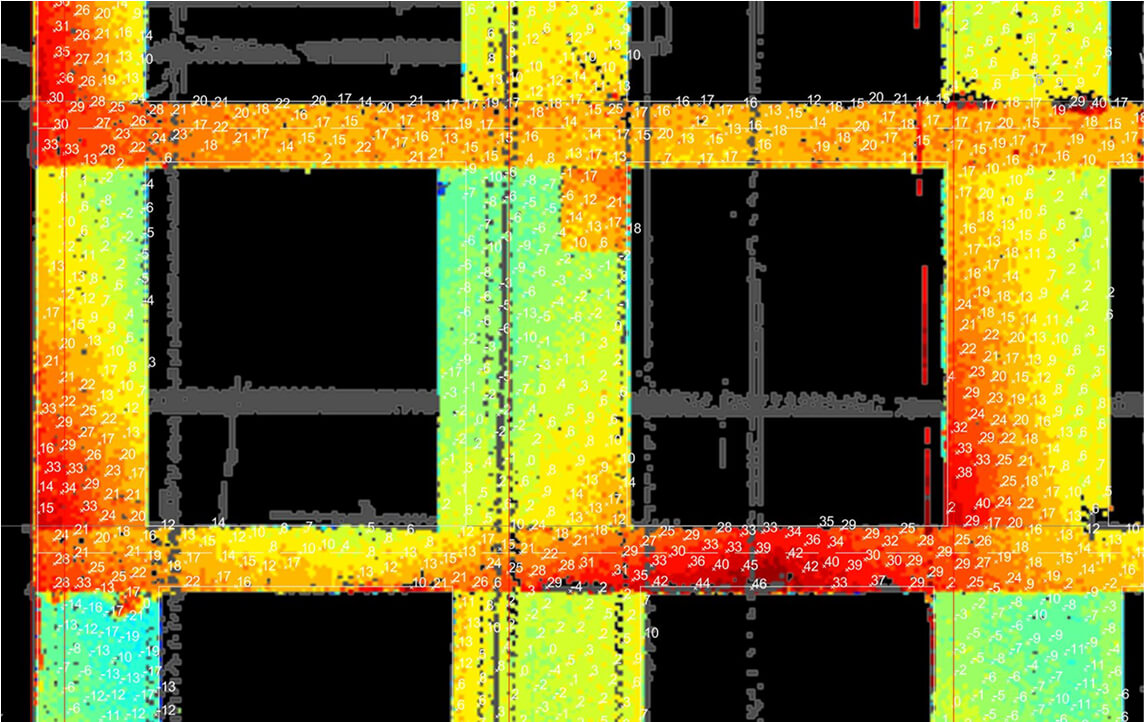

В классической съемке тахеометром на стройке мы получаем точки каждый 1-2 метра. Создается отчет с сеткой измерений, и в дальнейшем происходят уточнения измерений для выявления площади отклонений уже в пределах этих 1-2 метров между точками. Надо отметить важный момент, что бетон не идеален и делая измерения через большие промежутки можно не увидеть целые площади отклонений. Такие моменты исключены при лазерном сканировании, где вся поверхность покрыта измерениями.

Часто когда говоришь про миллиметры и точность, а в ответ слышим, что такая точность не нужна, но когда покупатель квартиры заказывает дизайн проект, (нас тоже приглашают для создания обмеров) и тут оказывается, что уклон пола может быть и 8 и 10 сантиметров!!! И все разводят руками и говорят, что сейчас так строят)). Затем хозяин выравнивает пол и заливает тонны бетона только по одной квартире. А ведь это нагрузка на все здание, что приводит к динамическим колебаниям, трещинам в конструкциях и снижению срока службы.
